Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

План действий

Содержание статьи

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего придется вкладываться в стандартные 5 кВт — самый распространенный лимит элекмтричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должне находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и  использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключеных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

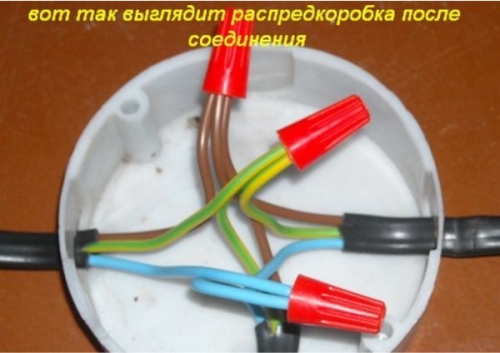

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

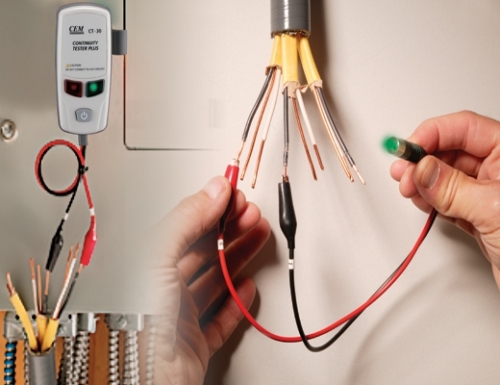

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



stroychik.ru

с чего начать монтаж, пошаговая схема, описание

С каждым годом мы используем дома все большее количество бытовой и цифровой техники, которая не только делает нашу жизнь более комфортной, но еще и существенно увеличивает нагрузку на электрическую систему. Старая проводка не всегда может выдержать возрастающую нагрузку, потому у собственника может возникнуть необходимость в модернизации или полной замене электросети. Замена проводки – это очень сложная и ответственная задача, требующая от исполнителя специальных знаний и умений. Сегодня мы поговорим о правилах проектирования и выполнения электромонтажных работ.

1

Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

2

Обязательно ли проектировать электросистему перед монтажом?

Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

• последовательный;
• параллельный;
• смешанный.

При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

1. 1. Группа освещения кухни и жилых помещений.
2. 2. Освещения ванной и туалета.
3. 3. Электроснабжение розеток жилых помещений и коридора.
4. 4. Электроснабжение розетки электроплиты.
5. 5. Электроснабжение кухонных розеток.

Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

I=P/U,

Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

1000 400 2000 600=4000 Вт

Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

• ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
• ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
• ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
• ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
• ВВГ-3*5 – для электроплит.

Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

Использование гофротрубы для прокладки электропроводки - это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

3

Правила выполнения электромонтажных работ

Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

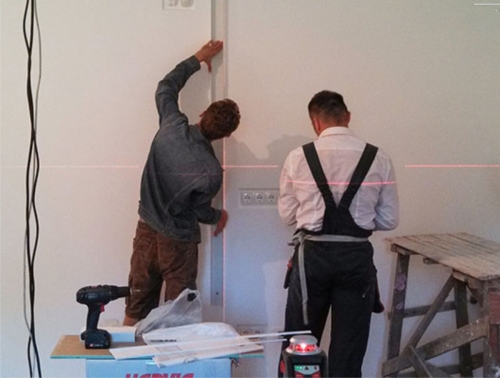

После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

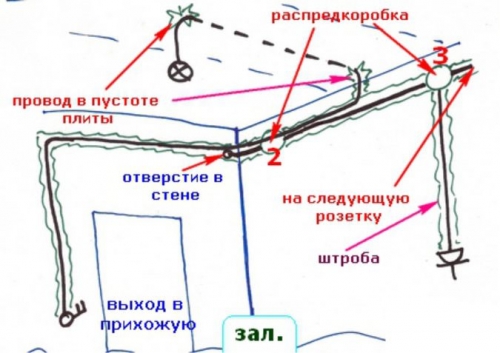

Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно "прозвонить" все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.

obustroen.ru

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

strport.ru

Монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести+Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

2. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:

•   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к  соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Монтаж скрытой электропроводки отличается  большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

По завершению прикручивают пластмассовую защитную крышку корпуса.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Проводка в доме — монтаж и разводка электрики своими руками от А до Я

Ремонт квартиры или частного дома — процесс очень затратный и трудоемкий, но без него, иногда, не обойтись. И если он косметический, то это не столь сложно. А вот при условии капитального ремонта — тут уже малыми силами не обойтись.

Но еще более ответственным делом становится первая отделка, например, в только недавно построенном доме. Вот тут уже не обойтись простой косметикой. Рано или поздно, но за монтаж электропроводки придется браться либо самому, либо нанимать профессиональных электриков, ведь электричество в доме необходимо. И даже при условии одноэтажного дома сумма за это выйдет весьма немаленькая.

Но что делать, если эти средства уже запланировано потратить на что-то другое? На этот вопрос можно ответить так. При большом желании, предельной внимательности и аккуратности, а также четком следовании инструкциям и правилам, можно выполнить монтаж электропроводки своими руками.

Попробуем разобраться, возможно ли, без специального образования, сделать проводку в доме своими руками, насколько сложна подобная работа и какие правила должны соблюдаться для того, чтобы провести электричество в частном доме. Как провести проводку, разводка электропроводки и полная электрификация дома — вот вопросы, которые сейчас попробуем разобрать. Итак, пошаговая инструкция, как правильно выполнить электроразводку в частном доме.

Примерный набросок будущей электропроводки

Подготовка к монтажу

Монтаж проводки в первую очередь подразумевает одно — это не спешить и стараться не упустить ни одной мелочи, ведь это дело не терпит суеты. Перед тем, как начать работу, стоит зарисовать схемы будущих электрических коммуникаций (эта схема может пригодиться и в будущем). Для этого, первым делом, необходимо определить места расположения вводного распределительного щита, всех светильников, розеток, а также просчитать максимальную мощность на каждую из них. Далее, сделав схематический набросок на листе бумаги (пример подобного наброска выше), распределить нагрузку по линиям — это и будет устройство электропроводки в доме. При этом нужно учитывать, что современные осветительные приборы потребляют достаточно малое количество электроэнергии, а потому вполне приемлемо будет спланировать количество линий освещения из расчета 1 группа на 2 помещения, и то делается это только для удобства последующего обслуживания и ремонта.

А вот с силовыми группами, то есть линиями, которые пойдут на розетки, расчеты должны быть более точными. Ведь от подробных данных потребителей будет зависеть и величина автоматов, и сечение кабелей, подходящих под общую мощность, потребляемую бытовыми приборами.

Обычно, при монтаже электропроводки, оптимальным является вариант, при котором каждая розеточная группа комнаты идет отдельной линией. Помимо уменьшения нагрузки на проводку и автоматы это дает больше удобства при последующем ремонте розеток и кабелей, если возникнет такая необходимость.

Естественно, что такие электроприборы, как электрическая плита или котел для нагрева воды должны идти отдельными линиями.

Выбор сечения

При выполнении такой работы, как электропроводка в доме своими руками, очень важную роль играет расчет необходимого кабеля. А значит, только подсчитав общую нагрузку по комнатам можно переходить к выбору сечения. Кстати, диаметр провода можно также рассчитать не только по потребляемой мощности, но и по потребляемому току. Все необходимые данные можно найти в технической документации к бытовым электроприборам. Подобные вычисления обязательны перед тем, как провести электричество в доме.

Расчёт сечения с учётом длины провода

Не стоит забывать и о том, что расчет сечения кабеля производится по совокупности всех данных, не исключая и расстояния от распределительного вводного шкафа до потребителя, а также и вида производства монтажа — при открытом способе ведения сечение провода допускается меньшее, чем при скрытой проводке, за счет естественного охлаждения.

Также необходимо учитывать и материал, из которого изготовлен кабель. Все данные по выбору и расчету сечения кабеля можно увидеть в прилагаемой таблице.

Оптимальным для освещения будет алюминиевый кабель, сечением в 2,5 кв. мм, а сечения медного достаточно 1,5 кв. мм. Но это только при условии обычного освещения. Если для освещения используются галогенные лампы высокой мощности, расчет также производится согласно таблице.

Важно понимать, что надежнее будет, если диаметр провода будет немного больше необходимого — это избавит от дополнительной проводки при добавлении каких либо дополнительных бытовых приборов и электрооборудования на кухне или в других помещениях.

Розетки, выключатели и осветительные приборы

Определившись с сечением и длиной кабелей, необходимо подобрать необходимые осветительные приборы, розетки и выключатели. Это также нужно сделать заранее, перед походом в магазин. Розетки подбираются в зависимости от вида бытового электрического прибора, который будет в нее включаться. Ведь ни для кого не секрет, что вилка бытового прибора может быть старого образца, а может быть и по евростандарту, то есть с толстыми штырями. Это нужно учитывать при проектировании. Также необходимо и определиться со степенью защиты, то есть IP. Для этого определяется место эксплуатации розетки и возможность воздействия на нее агрессивных сред, то есть влажность, пыль, грязь и  тому подобное. Это относится и к выбору выключателей и приборов освещения.

Еще один немаловажный момент. Если в доме есть маленькие дети, то имеет смысл приобрести розетки с защитными шторками — они не позволят детям засунуть посторонние предметы внутрь, что оградит детей от поражения электрическим током.

Еще нужно решить, где будут установлены выключатели, а где понадобится установка диммеров. Уже в зависимости от этого можно будет выбрать и приборы освещения. Не стоит забывать о том, что не все светодиодные лампы поддаются диммированию, а потому лучше сразу просчитать количество регулируемых и нерегулируемых ламп.

Пример разбивки потребителей на группы

Монтаж

После приобретения всех необходимых кабелей и оборудования, можно приступать непосредственно к монтажу. Первым делом нужно провести трассы, по которым пройдут кабели, после чего, при помощи штрабореза или перфоратора нужно проделать канавки, называемые штрабами, в которые и будет производится прокладка электропроводки. Также с помощью дрели-перфоратора и специальной алмазной или победитовой коронки делаются и углубления для розеток, выключателей и распределительных коробок.

Не стоит забывать, что распределительные коробки размещаются непосредственно над каждым выключателем и розеткой. Штрабы, в которые осуществляется прокладка проводки, располагаются строго вертикально или горизонтально — в этом случае в будущем не придется гадать, где расположен провод, если придется что-то сверлить.

После того, как канавки сделаны, прокладывается кабель, который фиксируется в штрабе для того, чтобы в последующем можно было канал заштукатурить. В местах установки розеток, выключателей и распределительных коробок необходимо оставить не менее 10–15 см запаса провода, который необходим для соединений.

Кстати, если от распределительной коробки провод идет на одноклавишный выключатель, то кабель должен быть двухжильный, а если на двухклавишный — то трехжильный. На способах установки распределительных коробок, наверное, стоит остановиться чуть подробнее.

Разводка электропроводки

Наверняка каждый замечал, что цвета изоляции жил кабелей разного цвета. Делается это производителем отнюдь не для красоты или эстетики. В первую очередь это удобство монтажа и последующего обслуживания, а также электробезопасность самого монтера.

Разводка проводки по цветам осуществляется следующим образом:

• Желто-зеленый, светло-зеленый или желтый провод — это всегда заземление. Именно такие расцветки общеприняты на сегодняшний день.
• Синий, голубой либо белый с синей полосой — всегда нулевой провод или нейтраль. Не нужно его путать с заземлением. Конечно, при перемыкании этих жил техника из строя не выйдет, но при установке во вводном щите устройства защитного отключения (УЗО) он будет постоянно отключаться.
• • Все остальные цвета используются в качестве фазных проводов.

Цветовая маркировка проводов

Схема подключения проводов должна соответствовать цветовой маркировке.

Важно помнить, что для того, чтобы сделать разводку в распределительной коробке на выключатели правильно, прерываться должна именно «фаза», а значит нулевой провод (а при наличии и провод заземления) нужно развести таким образом, чтобы он ушел напрямую на светильник, а фаза отправилась вниз, на устройство включения.

На розетки же отправляются из коробки оба провода, то есть и «фаза» и «ноль».

Соединения в распределительных коробках должны быть плотными. Для этого желательно использование специальных клеммников — Wago. Если же используется метод скрутки, то подобные соединения имеет смысл пропаять для получения лучшего контакта и предотвращения нагрева провода.

Монтаж вводного силового шкафа

Наверное, важнейшим этапом в монтаже электропроводки в частном доме является подключение элементов силового щита, посредством которого и будет осуществляться подача электроэнергии, защита от перегрузок и коротких замыканий, а также учет электричества, подаваемого в жилые помещения.

Необходимо заметить, что сначала производится весь монтаж электрического шкафа и коммутация проводки, отходящей на помещения, и только после этого подается основное питание.

В современных щитах предусмотрены специальные дин-рейки, которые облегчают крепеж такого оборудования, как автоматы, УЗО и электросчетчик.Последовательность коммутации силового шкафа такова:

Первым делом крепится вводной автомат. Его номинал должен быть выше, чем общая мощность распределительных автоматов. Также и провод, идущий от него на прибор учета электроэнергии, равно как и с электросчетчика на распределительные автоматы, должен иметь большее сечение, нежели жилы кабеля, идущие на распределительные линии в жилые помещения.

Необходимо также помнить, что силовая линия ввода напряжения от столба к дому производится только обслуживающей организацией после необходимых согласований. Самому такую работу выполнять ни в коем случае нельзя. А значит, проводка в частном доме — это работа, которую выполняет домашний мастер, а подача силовой линии на ввод — задача специалиста.

Монтаж вводного силового щита

Установка прибора учета электроэнергии

Электросчетчик устанавливается после вводного двухполюсного автомата следующим образом.

Фазный провод от прерывателя приходит на первый, а нулевой — на третий контакт. Второй контакт является выходом фазы на распределительные автоматы, а четвертый — выход нуля, который подключается к нулевой шине, которая обычно предусмотрена в современных электрических щитах. К ней же присоединяются и все отходящие на помещения синие или голубые (в зависимости от фирмы производителя кабеля) линии. Вот тут то и выявляется преимущество кабелей с цветовой маркировкой.

При подключении прибора учета электроэнергии можно также руководствоваться схемой подключения, которая всегда присутствует на задней части защитной крышки контактов.

Жилы провода в контактных клеммах счетчика, имеющего два зажимных винта, фиксируются следующим образом: сначала затягивается верхний винт, после прижимается нижний. Таким образом, жила равномерно и плотно располагается в контактной клемме, что позволит избежать нагрева.

Распределительные автоматы

Приобретенные по количеству розеточных и осветительных групп, а также их токам, автоматы крепятся на дин рейке. Сверху, между собой, все они соединяются перемычками. Таким образом, при подаче питания на один из них, напряжение равномерно распределяется по всем.

После этого следует, не перепутав группы, подключить к распределительным автоматам отходящие на помещения провода. При этом имеет смысл подписать каждый из автоматов, на какую из групп он подключается. Это избавит от ненужных отключений при замене, к примеру, светильника или розетки. Ведь при возникновении неполадок в одной из розеток можно отключить автомат, который отвечает именно за эту группу. Тогда электроприборы в других комнатах будут работать в штатном режиме, а в помещении, где необходим ремонт или замена, даже будет гореть свет. Поэтому и стоит тщательно продумывать проект электропроводки дома.

После всей произведенной работы нужно еще раз протянуть все контакты на автоматах, приборе учета расхода электроэнергии и, самое главное, на нулевой шине, так как при плохом контакте и нагреве провода именно «ноль» начинает подгорать первым.

К тому же, по прошествии 2–3 недель эксплуатации, эти контакты необходимо будет еще раз проверить, и при необходимости протянуть.

Далее можно подключать питание к вводному автомату и переходить к заключительной стадии монтажа электропроводки — тестированию.

Простейший ввод без электросчётчика

Тестирование и ввод в эксплуатацию

Если нет уверенности, что вся разводка проводов в распределительных коробках произведена правильно, лучше, конечно, обратиться к специалисту. Если же подобная уверенность есть, можно приступить к проверке. Не устанавливая световые приборы, розетки и выключатели, необходимо (конечно убедившись предварительно в том, что все выводы из них не перемыкают между собой), включать поочередно линии силовой (розеточной) группы. При отсутствии коротких замыканий (автоматы не отключились), нужно проверить все провода розеток при помощи индикатора или мультитестера. Если все в порядке, можно перейти к осветительным группам.

После отключения розеток, включаются автоматы освещения помещений, и затем проверяется напряжение на выводах на выключатели, где должна быть приходящая фаза и один или два отходящих провода без напряжения. При норме линии освещения выключаются, а провода прерывателей перемыкаются. Это позволит после подачи питания проверить напряжение на выводах кабелей непосредственно на приборы освещения.

Если никаких нареканий тестирование не выявило, можно смело замазывать штрабы на стенах, закрывать распределительные коробки и (естественно, отключив питание) начинать внутреннюю отделку помещения. На этом монтаж электропроводки в частном доме окончен.

Практические советы

Электропроводка своими руками, как уже упоминалось — это аккуратность и точное выполнение инструкций и правил — электрика дома сложна. Но немаловажным является и фактор уверенности в своих силах. А потому, если перед тем, как сделать проводку, имеются сомнения в способности выполнить весь монтаж, то лучше сразу доверить это дело специалистам.

Не стоит думать, что выполнив часть работ по электромонтажу, можно будет заплатить меньшую сумму. Такого варианта не будет, и вот почему. Ни один уважающий себя профессионал не возьмется провести электропроводку в доме, где монтаж уже был начат другими потому, что по сути все нужно переделывать и перепроверять.

Проверка соединений

Главное – аккуратность и плотный контакт. Соединение при помощи клеммников WAGO.

А потому, сумма за услуги подобного рода может быть не только равна стоимости полного электромонтажа, а даже и превысить ее.

Если все же работа выполняется в частном доме своими руками, нужно внимательно следить за плотностью соединений и соблюдением цветовой маркировки, во избежание коротких замыканий, порчи электрооборудования или поражения электрическим током.

Также нужно обязательно сохранить составленные схемы электропроводки — они могут еще пригодиться.

Конечно, сделать электропроводку в доме — очень сложный и трудоемкий процесс, к тому же он занимает немало времени. Но, все же, при правильном подходе она вполне выполнима своими силами, что позволит сэкономить средства, и самое главное, поможет приобрести огромный и полезнейший опыт монтажа, который никогда не будет лишним.

Похожие статьи:

domelectrik.ru

Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку. Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами Короб для проводки Открытая проводка в гофре Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя Схема подключения УЗО Схема подключения люстры к двухклавишному выключателю Соединение проводов в распредкоробке под розетку

stroysvoimirukami.ru

Как проводить проводку в доме самостоятельно. Схема правильной прокладки проводки в доме

В каждом доме сегодня имеется электричество. Современную жизнь без него уже трудно представить. Поэтому во время строительства нового здания необходимо уделить пристальное внимание электропроводке в нем. Аналогичное требование относится и к приобретенному частному дому, который был возведен много лет назад. В большинстве случаев для осуществления таких работ нанимают профессионалов. Но в некоторых зданиях владельцы решают их выполнить самостоятельно, поэтому им необходимо знать, как проводить проводку в доме правильно. Также эти сведения будут полезны при осуществлении контроля над процессами, выполняемыми специалистами.

Разработка проектов для разных типов зданий

Этот этап является первоначальным, и от правильного его выполнения зависит вся прокладка проводки в доме. Разработкой схем занимаются проектировщики. В дальнейшем проекты утверждаются в специальных инстанциях. Чертежи необходимы для вновь строящихся домов. Кроме того, схемы и спецификации требуются для зданий, в которых намечается выполнить перепланировку, в результате чего практически полностью изменится существующая электропроводка. Также во время осуществления пристройки дополнительного этажа необходимо разработать новые чертежи энергоснабжения. Если же запланировано выполнить просто замену существующей электропроводки, то разрабатывать проект для этого не требуется. Можно воспользоваться уже тем, который существует и применялся при создании строения.

Способы монтажа кабелей

Чтобы знать, как проводить проводку в доме, необходимо изучить два основных на сегодня варианта ее монтажа. Кабель укладывается открытым или закрытым способом. В первом случае провод прокладывается по поверхности основных несущих конструкций. К ним относятся потолки и стены. Во втором варианте используются штробы, которыми являются углубления, сделанные при помощи специального инструмента в несущих конструкциях. В дальнейшем эти элементы заделываются при помощи штукатурки. Также для выполнения проводки применяются трубы. Они могут быть пластмассовыми или стальными. Их использование позволяет защитить кабель от возможных механических повреждений. Сегодня считается, что самая правильная проводка в доме, которая является наиболее безопасной — та, что сделана с применением скрытого варианта монтажа.

Комплектация объекта необходимым материалом

Для того чтобы ответить на вопрос: "Как сделать проводку в доме?" - необходимо правильно подобрать электрический кабель, имеющий определенное сечение, а также знать его длину. В число материалов для электроснабжения здания также входят выключатели и розетки, установочные коробки и светильники, электрические щиты и счетчики. Необходимо не забыть о кабель-каналах, или можно воспользоваться гофрированной трубой. Кроме того, понадобятся гипс и изолента.

Комплектация монтажника

При ответе на вопрос: "Как проводить проводку в доме?" - необходимо всегда помнить об оснащении инструментом человека, который будет выполнять монтажные работы. В первую очередь для него потребуется приобрести отвертку, пассатижи, индикатор и кусачки. Также для успешной работы понадобится дрель или перфоратор, которые должны иметь специальные насадки. Они необходимы для высверливания гнезд, используемых во время установки выключателей и розеток.

Если электропроводку было решено выполнить скрытым способом, то для такого процесса понадобится штроборез. Он необходим для выполнения борозды, которая будет использована для прокладки кабеля в стене здания. Такой инструмент имеет два специальных диска, способных прорезать ровное углубление в твердых материалах, например, в кирпиче или бетоне. Также он позволяет ускорить монтажный процесс. При выполнении такой работы можно обойтись обыкновенной болгаркой, но в этом случае будет больше пыли, так как инструмент не имеет специального сборочного кожуха для нее. Кроме того, процесс займет длительное время.

Выбор провода

Обязательно при изучении вопроса: "Как проводить проводку в доме?" - нужно уделить пристальное внимание подбору сечения кабеля. Основным значением для его определения является суммарная мощность абсолютно всех электроприборов в здании. При этом необходимо обязательно предусмотреть запас мощности. Это позволит кабелю не перегреваться, даже если одновременно будут включены все электроприборы.

В настоящее время провода для проводки в доме выбираются следующие:

1. Для светильников используют кабель 3х1,5.
2. Для розеток применяется провод 3х2,5.
3. Для электроплит, духовок и различных других приборов, имеющих большую мощность, используют кабель 3х4.

Когда кабель выбирается и осуществляется его проводка в доме, схема выполнения которой может быть открытой или закрытой, необходимо учитывать то, что для каждого агрегата, потребляющего много электрической энергии, нужно обязательно создавать отдельную линию. Также это необходимо делать для компьютерной техники, чтобы сократить или полностью избежать электромагнитных помех.

Длина всех проводов в доме зависит не только от габаритных размеров строения, но и от материалов, которые используются при создании электрической сети. То есть к ним относятся вышеперечисленные выключатели, коробки, розетки и так далее. Кроме того, обязательно следует учитывать, что в местах, где выполняется соединение кабелей, необходимо оставлять запас около 10 см.

Начало монтажных работ

Прокладка проводки в доме во многом зависит от правильно выполненной разметки трассы. Для того чтобы осуществить этот процесс, необходимо взять шнур небольшой толщины или шпагат, которые будут натерты мелом. С их помощью размечается магистраль кабеля. Ею является основной провод, проходящий от электрического щитка до самой удаленной и последней розетки. Располагать магистральный кабель нужно только горизонтально на высоте примерно 150-250 мм от уровня потолка. Кроме того, точно на таком же расстоянии основной провод можно размещать от пола. Ответвления, которые идут от магистрального кабеля к розеткам, светильникам и выключателям, нужно проводить при строгом соблюдении их вертикальности.

Если провод будет проложен под уклоном, то в этом случае при выполнении каких-либо работ его очень легко можно повредить. Например, это становится актуальным, когда владелец помещения собирается вешать на стену шкафы от кухонного гарнитура или картины в гостиной.

Выбор количества розеток и выключателей

Основным показателем, который влияет на число устройств, предназначенных для подачи электричества или его отключения, является наличие в доме электрических приборов. Так, для каждого светильника устанавливается обычно по одному выключателю. Количество розеток выбирается исходя из условий удобства для человека. Их подсчет можно вести по числу предполагаемых и используемых приборов. Так, например, для кухонных зон их должно быть не меньше трех штук.

Размещение розеток и выключателей для осветительных приборов

Каждое приспособление для подачи электричества или его отключения обычно располагается на стене. Точки для их размещения находятся на разной высоте от пола. Так, выключатели, когда выполняется правильная прокладка в доме кабелей, как правило, располагаются примерно в одном метре от нижней поверхности помещения. Для этого значения четких правил не установлено, поэтому каждый владелец его выбирает для себя в индивидуальном порядке. Кроме этого, они должны находиться на расстоянии 100 мм от косяка дверного проема и обязательно именно с той стороны, где размещается ручка. Что касается розеток, то для их установки также не существует сегодня точной высоты. Обычно такие приспособления размещаются от 300 до 800 мм от пола. Все зависит от месторасположения электрических приборов.

Штробление углублений для кабеля и электрощита

Чаще всего работы такого характера выполняются, когда осуществляется проводка в панельном доме или в здании, построенном из кирпича. Во время выполнения этого этапа монтажа всегда возникает много шума, а также пыли. По такой причине необходимо иметь под рукой наушники, защитные очки и респиратор. После выбора всех мест установки выключателей, розеток, раздаточных коробок и электрощита, которые отмечаются карандашом, выполняется штробление. Такой процесс осуществляется в два приема. Если используется болгарка, то выполняются 2 полосы рядом, расстояние между которыми может колебаться от 1 до 5 см, а глубина должна быть 20 мм. В основном эти величины зависят напрямую от количества заложенных в дальнейшем проводов. После этого при помощи перфоратора и специальной насадки убирается кирпич или бетон между двумя прорезанными полосами. Чтобы провести проводку в деревянном доме, используют открытый способ прокладки кабеля.

Для создания ниши под щит необходимо по обозначенному контуру пройтись болгаркой, а затем перфоратором убрать материал стены. Если глубина с первой попытки получается недостаточной, то нужно выполнить весь процесс заново и повторять его до тех пор, пока не получится достаточного места для монтажа.

Работы по устройству установочных коробок

Без такого этапа работ во время монтажа электрической сети не обойтись. Проводка в доме, схема которой была выбрана на подготовительном этапе, всегда подразумевает установку раздаточных коробок. Для этого чаще всего применяют дюбеля или гипс. В заранее подготовленное при помощи коронки отверстие нужной глубины вставляется приспособление, которое закрепляется вышеперечисленным расходным материалом. Если же первоначально не удается закрепить коробку, используя дюбель, то применяется гипсовый раствор. Из него создается основание, к которому в дальнейшем прикрепляется элемент электрической сети дома. Использовать необходимо строительный гипс, имеющий время схватывания до трех минут. После нанесения его в отверстие нужно сразу же вставлять установочную коробку и незамедлительно ее отрегулировать до нужного положения.

Укладка проводов и их закрепление

Кабели всегда необходимо в здании фиксировать. Это не зависит от того, как выполняется монтаж проводки в доме. Для штроб применяют два варианта: мокрый или сухой. В самом начале один конец кабеля фиксируют в установочной коробке, при этом необходимо оставить около десяти сантиметров запаса. Если проводов несколько, то их соединяют через каждые 300 мм между собой при помощи пластмассовых застежек. Используя изоленту или отдельный кусок кабеля, к ним крепится дюбель. Более быстрым способом является применение гипса, только перед этим необходимо из штробы удалить всю пыль, а затем ее загрунтовать. Сначала в углублении для провода наносятся мазки через каждые 300-400 мм, а только потом в них утапливается кабель.

Проводка электричества в доме открытым способом осуществляется при помощи кабель-каналов, которые изготавливаются из негорючих материалов. Такой вариант фиксации отнимает у исполнителя минимальное количество сил.

Заключение

Многих людей интересует, как сделать проводку в доме. Чтобы быть уверенным в правильности выполнения всех процессов, всегда необходимо обращаться к специалистам, если у владельца недвижимости нет необходимых умений и знаний. Человеку ни в коем случае нельзя выполнять такую ответственную работу при отсутствии требуемой квалификации, потому что это может повлечь за собой необратимые последствия.

fb.ru

---

•
  Установка печи отопительной на даче
•
  Производство скамеек
•
  Видео как утеплить крышу
•
  Элементы межкомнатной двери
•
  Покрытия для потолка
•
  Байпас что это такое водопровод
•
  Какие бывают батареи для отопления квартиры
•
  Труба из сшитого полиэтилена для теплого пола
•
  Пол по лагам в частном доме своими руками
•
  Грунт для бетонных полов
•
  Ворота сдвижные откатные
